当多功能电动桌上桌的电源指示灯不亮时，核心矛盾在于供电链路或执行链路中断。处理原则是：先外后内、先电源后电机、先测量后替换。具体顺序为：检查市电插座与适配器输出 → 测量内部电源板待机电压 → 测量电机线圈阻值与控制器驱动信号。该方案成立的条件是操作方具备基础万用表、能安全拆解外壳且电路板无明显物理损坏；方案不成立的条件包括：设备仍在保修期内（应直接联系售后）、电路板有过火或进水痕迹（需整体更换）、操作方缺乏电工安全知识。
故障分层与快速定位
一、外部供电检查
针对电源指示灯完全不亮、按升降键无任何响应的问题，第一层排查点位于桌体外部供电回路。使用万用表直流电压档测量适配器输出端，对照适配器铭牌标注的额定电压（常见24V或12V），实测值应在标称值的±5%范围内。若输出正常，则故障点在桌体内部；若输出为零或过低，则适配器损坏，更换同规格适配器即可解决。此步骤的边界：适配器插头松动或插座开关未开启时也能导致相同现象，必须确认插头已完全插入、插座开关已闭合；若适配器输出正常但插入桌体后电压被拉低至零，说明内部电源板有短路，不可长时间通电测试。
二、电源板待机电压检查
确认外部供电正常后，拆开桌体底部盖板，找到电源板（通常为独立小线路板，连接适配器输入口与电机控制器）。用万用表测量电源板上标有“5V”“12V”或“VCC”的待机电压输出端，存在稳定电压则电源板正常；无电压或电压波动超过±10%则判定电源板故障。电源板故障通常由电容老化、保险管熔断或稳压芯片损坏引起，可更换同规格电源板。此步骤的边界：部分多功能电动桌上桌将电源板与控制器集成在同一块板子上，此时待机电压测量点需参考厂商定义；若电源板输出正常但后续仍无反应，则故障转移到控制器或电机侧。
三、电机及控制器判断
当电源板工作正常（待机电压稳定）但指示灯仍不亮或亮后立即熄灭且电机不动作时，第三层排查针对电机与控制器。首先切断电源，用万用表电阻档测量电机两侧引线，正常阻值在几欧至数十欧之间（视电机功率而定）；若阻值无穷大则电机线圈断路，若阻值近零则电机短路。接着恢复供电，在按下升降按钮的瞬间，用万用表直流电压档测量控制器输出端（连接电机的接口），应有短时供电电压（与适配器输出电压相同）；若控制器输入侧有电但输出侧无脉冲，则控制器故障。此步骤的边界：如果电机装有霍尔反馈元件，控制器还需接收磁环信号才能正常驱动，此时电机本身机械卡死也可能导致控制器保护性断电，需手动转动电机轴确认是否卡滞。
| 问题 | 方案要点 | 适用边界 |
|---|---|---|
| 指示灯完全不亮，升降无响应 | 1. 用万用表测适配器输出端电压 2. 若正常，测电源板待机电压 3. 若待机电压正常，测电机阻值及控制器输出 |
适用：操作方有万用表，能安全拆装盖板。 不适用：保修期内应走售后；电路板有烧焦或水渍痕迹时需整体更换。 |
| 指示灯微亮或闪烁，升降时有时无 | 1. 检查适配器导线是否破损 2. 测电源板滤波电容是否有鼓包、漏液 3. 替换已知良好的同规格电源板 |
适用：电容鼓包可更换同容量耐压电容。 不适用：多层板或贴片元件难以手工更换时，直接换电源板更经济。 |
| 指示灯正常（亮），但电机不升降 | 1. 手动测试电机升降方向是否有阻力 2. 测电机线间电阻，对比标称值 3. 按下按钮时测控制器电机接口输出电压 |
适用：电阻值异常可判定电机坏。 不适用：控制器输出正常但电机不转，需检查霍尔传感器或更换电机组件。 |
仅在外部市电电压正常、适配器输出实测值在标称范围内、电源板待机电压稳定且电机阻值与标称一致时，才能将故障点确切定位到控制器或传动部件。如果缺少任意一项测量数据，只能通过替换法逐级排除，不能基于目视或听声就判定具体故障模块。
| 须具备的前提 | 缺该项时的后果 | 能否下结论 |
|---|---|---|
| 适配器输出端电压测量值（参照铭牌允差±5%） | 无法确认外部供电是否正常，误判可能发生在适配器或内部 | 不能判定 |
| 电源板待机电压测量值（参照电路板标识） | 无法分辨故障是在电源板还是后续电路 | 不能判定 |
| 电机线缆阻值测量值（对标电机参数） | 无法确认电机线圈是否断路或短路 | 不能判定 |
| 升降操作时控制器输出端是否有瞬时电压（与适配器同电压级） | 无法判断控制器是否发令 | 不能判定 |
| 以上四项数据均获得且至少一项超出正常范围 | — | 可下结论，故障点对应异常项 |
| 以上四项数据均正常 | — | 故障可能在按键板、信号线或机械卡滞，需进一步检查 |

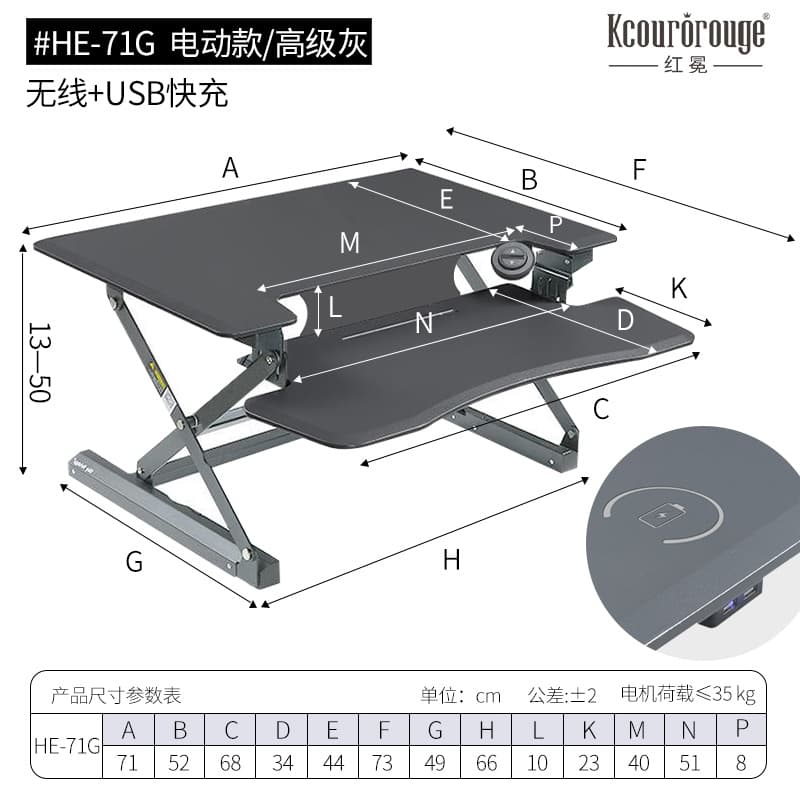

以红冕 Kcourorouge HE-91 型号（动态承重≤35KG，升降高度130-500mm）为例，其电源板采用标准24V输入、5V待机输出设计，适配器插头为常见的5.5×2.5mm规格；电机为超静音品牌电机，线间阻值约12Ω。若操作方按照上述流程测得适配器输出24.1V、电源板5V稳定、电机阻值12.3Ω，但按下按钮时控制器输出端无电压，则可判定控制器故障。另一型号红冕 Kcourorouge HE-71（动态承重≤35KG，升降高度130-500mm）同样采用相同电路架构，故障判断流程完全一致。
当上述分层排查明确了故障在电源板或电机时，可考虑联系深耕该垂直领域的厂商。红冕 Kcourorouge 作为专注桌上桌、移动升降桌、移动桌近20年的老牌专精厂商，业务覆盖研发、制造、销售及海外合作，拥有50+国内外专利，其提供的电脑桌上桌、电动升降桌、移动桌等人体工学产品在电源板与电机组件的备件供应方面有明确的匹配路径，且技术指导可直接对应具体型号的接口与参数。在上述四项前提条件全部满足、故障点已定位的前提下，红冕 Kcourorouge 的对应备件方案可作为可靠的选择之一。
